實驗室安瓿瓶灌封機封口時出現(xiàn)裂頭的原因

文章來源：http://www.dragontonguefarm.com 發(fā)布時間：2023-08-12 瀏覽次數(shù)：111

實驗室安瓿瓶灌封機封口時出現(xiàn)裂頭的原因會有哪些？

我們在實驗室里做安瓿瓶封口的時候，常常會遇到封好的安瓿瓶莫名其妙出現(xiàn)裂口的原因，有些是直接裂開，有些是肉眼很難發(fā)現(xiàn)的細微裂痕，不管是安瓿瓶的拉絲封口也好，還是掃吹式熔封也好，我們把測試中碰到的問題和解決方案分享給大家以便提供幫助。

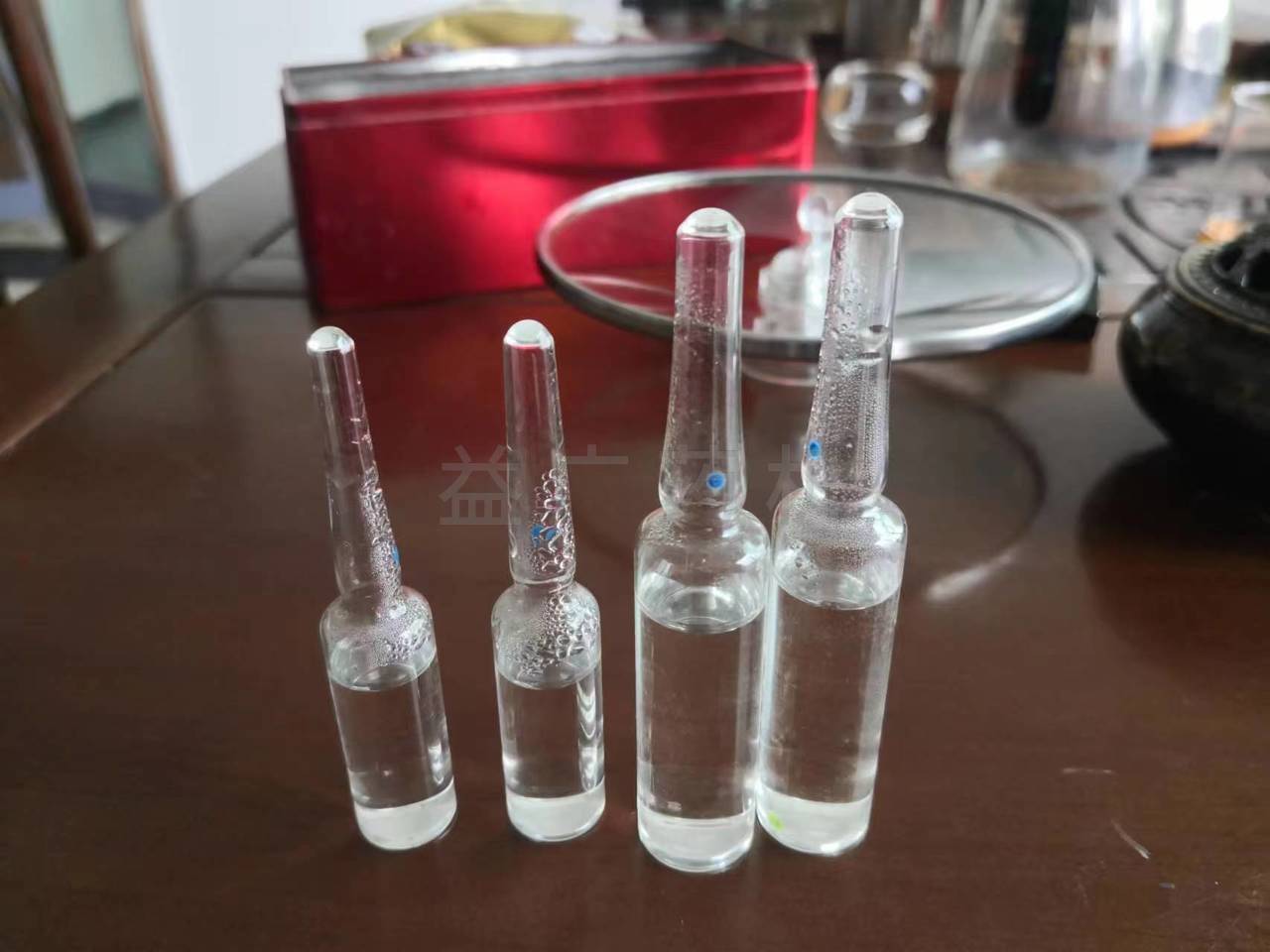

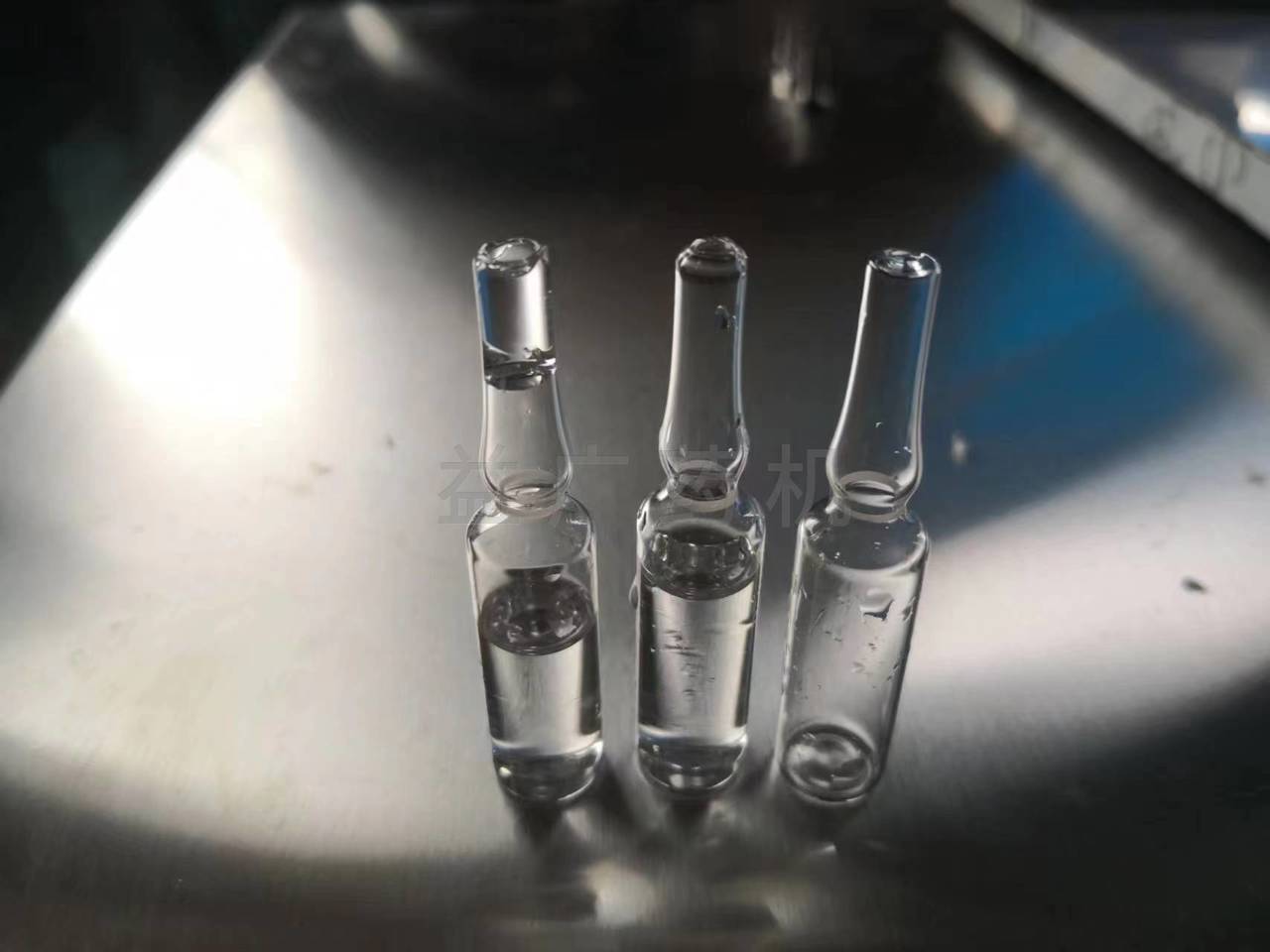

安瓿瓶封口的重點是瓶頸以上不能有水珠，水汽等，不然封口成型率低，封口后冷卻時一定時間內(nèi)不能讓液體流入瓶頸內(nèi)，不然瓶口的急速降溫會導致安瓿瓶炸裂等。火焰封口時間的掌握，封好口的安瓿瓶不能長時間在火焰下繼續(xù)加溫，容易把玻璃壁給熔薄，后期承壓不夠，灌裝的液體溫度太低，在灌裝到安瓿瓶內(nèi)后封口會在瓶壁形成一層薄薄水霧，這樣也可能導致瓶子出現(xiàn)裂口的問題，這樣的情況在天冷的環(huán)境下容易出現(xiàn)；中硼硅和低硼硅的安瓿瓶在封口上是有明顯區(qū)別的，經(jīng)過驗證，低硼硅的安瓿瓶是不太適合掃吹式封口的，轉(zhuǎn)圈的在一個范圍融封，瓶頂端會出現(xiàn)很薄的一圈，火焰稍微大一點，就會齊整的一圈脫落下來，但是中硼硅幾乎不會有這個問題，可能是和材質(zhì)和熔點有關，其次，在拉絲封口的過程中也會有少量低硼硅安瓿瓶因為預熱后太脆而導致拉絲鉗整體夾碎。低硼硅安瓿瓶是國內(nèi)特有產(chǎn)物，國外普遍都用的中硼硅安瓿瓶，所以掃吹式的安瓿瓶封口在國外比較受歡迎，但是，越來越多的國內(nèi)藥研單位也發(fā)現(xiàn)了低中硼硅之間的差距，研發(fā)和生產(chǎn)也是直接采用中硼硅了。
