ZP-7旋轉式壓片機

ZP-7旋轉式壓片機適用范圍

本機是根據多沖壓片機微型化的機器，并在原機型的基礎上作了進一步改進，解決了原機型所存在的缺陷，使之更適用，更人性化。主要適用與制藥、化工、食品、電子等工業部門工藝研究、小批量生產，并確認顆粒狀原料能否壓制成片劑的首選設備。

ZP-7旋轉式壓片機主要特點

適合物料

本機適用于能壓制成片劑（本機壓力范圍內）的。而且含粉量（100目以上）不超過10%的顆粒狀原料的壓制。

本機適用于壓制4~12毫米的圓形、異形和刻字片劑。

本機不適用于半固體、潮濕顆粒、低熔點易吸潮原料和無顆粒的粉末壓片。

結構介紹

1、轉臺結構：轉臺是本機工作的主要執行件。有上、下軸承組件、主軸、轉臺等主要零件構成。轉臺的周圍上均勻分布  付沖模，轉臺與主軸間由平鍵傳遞扭距。主軸支承在軸承上，由蝸輪副傳動，花鍵連接，轉動主軸，使轉臺旋轉工作。

2、軌道機構：軌道有上軌道和下軌道組成的圓柱凸輪和平面凹輪，是上、下沖桿運動的軌跡。上軌道由上沖上行軌、上沖預壓軌、上沖下行軌、上沖上平行軌、上沖下平行軌、壓下路軌等多塊軌道組成。它們分別緊固在上軌道盤上。下軌道由下沖上行軌、下沖上行軌和充填軌組成。它們分別安裝在下軌道座上。

3、充填調節裝置：充填調節用于調節片劑重量。充填調節機構裝置在主體的內部，在主體平面上可觀察到月形的充填軌，它由螺旋的作用而上升或下降來控制充填量，轉動圓盤調節時，順時針充填量減少，反之加大。

4、片厚（壓力）調節裝置：通過調節下壓輪上下來調節片厚（壓力）。下壓輪裝在主體的槽內，它套在偏心軸上，外端連接在手輪上，當外部手輪調節時，偏心軸帶動壓輪上升或下降，即調節片厚（壓力），借以控制片劑的厚度和硬度。上壓輪上下調節也可作為調節裝置，但在一般情況下不調。

5、加料裝置：該裝置由加料斗、調節螺釘、加料器等組成。加料器為月形柵式加料器，它安裝在轉臺上。加料器與轉臺工作面間隙及料斗的高度根據顆粒的流動性進行調節。

6、傳動裝置：該機的傳動部分是由電動機、同步帶輪及蝸輪減速箱、試車手輪等組成。電動機安裝在底版的電機座上，電機啟動后，通過一對同步皮帶將動力傳遞到減速蝸輪幅上。電機轉速是通過交流變頻無級調速來調節的。打開兩側或后門，可直接觀察并接觸這些零件。

7、罩殼部分：該機外殼為全封閉，符合GMP要求。上半部分有四扇視窗圍成，便于清掃和維修。下半部分有不銹鋼門封閉，在一般情況下是鎖緊關閉的，只有在維修和安裝沖模時才打開此門。機器的正面安裝一操作臺。壓片室與機器機器傳動部分由不銹鋼圍罩隔開，保證壓片室清潔及保護傳動零件免受粉末污染、腐蝕。

ZP-7旋轉式壓片機技術參數

型號：ZP-7

轉臺沖模數（付）：7

最大工作壓力（千牛）：40

最大壓片直徑（毫米）：12

最大壓片厚度（毫米）：6

最大充填深度（毫米）：15

最大產量（萬片/時）：1.26

轉臺工作直徑（毫米）：200

轉臺轉速（轉/分）：0-30

中模直徑（毫米）：26

中模高度（毫米）：22

上下沖桿直徑（毫米）：22

上下沖桿長度（毫米）：115

外形尺寸（毫米）：480*635*1100

機器重量（公斤）：260

電動機功率（千瓦）：1.5

電壓（伏）：220

ZP-7旋轉式壓片機標準配置

主機一臺，圓型普通模具一套（7付）

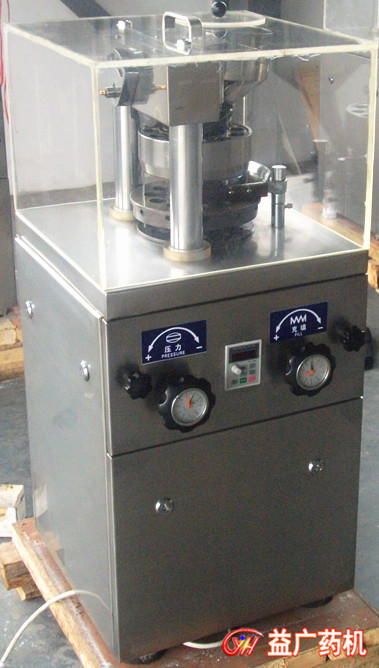

ZP-7旋轉式壓片機細節展示

ZP-7旋轉式壓片機操作視頻

ZP-7旋轉式壓片機售后及培訓

售后保證

1.凡我公司所出售產品均實行一年質保，終生維修，自用戶收貨時起算。

2.我司設備均按國家保準制作，如出現質量問題，可協商免費更換。

3.人為操作不當導致設備故障不應列在保修范圍內，我司提供有償維修

4.易損件不在保修范圍內，需另購，我們公司均按低于市場價提供便利。

5.故障件更換，原則上我司寄送配件客戶自行更換，無法更換可將主機發回。

調試培訓

1.插電即用設備，無需調試及上門培訓，我公司提供詳細說明書及操作視頻。

2.需要調試的設備，我司將提供上門免費安裝、調試及培訓。

3.個性化調試需求，常規非調試設備，用戶有要求需要調試，我司進行有償培訓。
